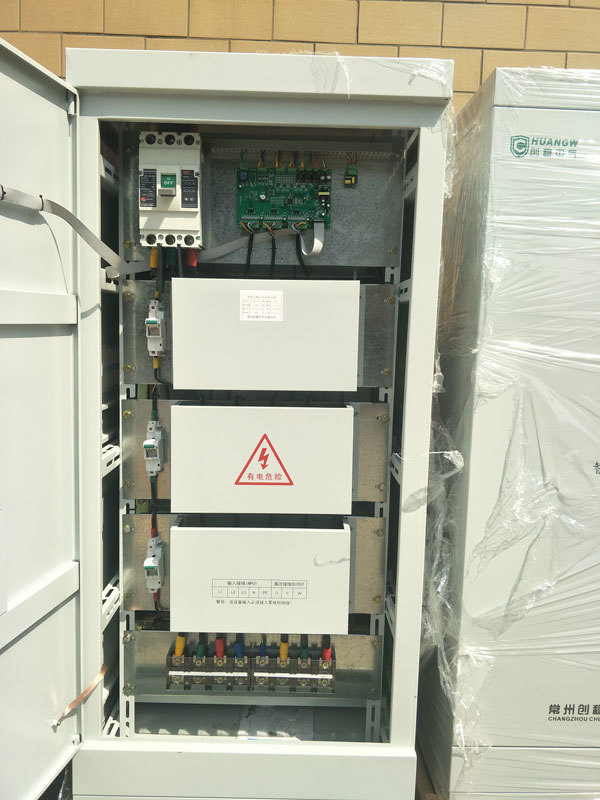

產品名稱: 激光切割機穩壓器,印刷機專用穩壓器
產品類型: 穩壓器
產品型號:
發布時間: 2019-04-17
- 產品描述
印刷機穩壓器,海德堡小森印刷機穩壓器ZBW無觸點穩壓器系列廣泛應用在海德堡小森印刷機上配套使用，又被稱為印刷機專用穩壓器，印刷機穩壓器采用集成電路按特定順序控制若干個晶閘管，穩定性強，安全性能高，調整分為寬等特點。晶閘管來改變補償電壓的大小與極性、是晶閘管交流開關技術與變壓器技術的完美結合。采用大功率晶閘管（可控硅）代替機械與碳刷來控制調壓、容量可做到2000KVA、補償范圍最大可達±50%、效率可達99%以上、是引領大功率電力穩壓器發展方向的先進產品、是節能型綠色環保產品、具備所有保護功能、工作十分可靠、適應性特強。實現了全無觸點調壓、具有穩定性能好、效率特高等特點、對電網無污染、能在各種惡劣的電網和復雜的負載下可靠地連續工作、使用壽命極長、能連續無故障運行10萬小時以上、實現了穩壓器長期免維護，適用各種負載。
海德堡小森印刷機穩壓器,印刷機專用穩壓器
■工作原理
采用微電腦（MCU＋PLD＋12位高速AD）智能檢測，輸出指令控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡。
海德堡小森印刷機穩壓器,印刷機專用穩壓器
■產品特點
響應速度快
12位高速AD采集，每周波采集64點，單片機進行數字處理運算，電子模塊快速補償
可設定多種調整方式
輸出精度
同調：當設定同調時，AD同時采集A、B、C三相電壓的真有效值進行平均計算，給出指令進行補償，可以有效提高三相電壓的不平衡度
分調：當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載
自動判斷：微電腦自動分析應該進行同調或分調
測量技術先進
2位AD采集，單片機進行數字濾波及真有效值計算
控制精確無誤
大規?？删幊踢壿嬈骷c單片機的完美配合
人性化的界面
通過操作面板觸摸鍵可以設定各種指標（輸出電壓、穩壓精度、保護功能）
輸出波形無失真
無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理
抵抗諧波干擾
真有效值電壓檢測
負載范圍廣
阻性、容性、感性負載都能適應
緩起動抗沖擊
具有先穩壓再輸出功能
保護功能全
當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換至旁路工作，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能
電壓電流顯示
電壓、電流分別真有效值數字顯示
長期免維護
可連續無故障運行10萬小時以上，長期免維護
噪音
幾乎無噪音，解決了碳刷式穩壓器的缺憾
■技術參數
輸入
穩壓范圍
三相304V~456V 單相176V-264V
頻率
50HZ~60HZ
輸出
額定電壓
相電壓220V，線電壓380V
中心電壓值調節范圍
±7%
穩壓精度
±（1~5）%可選擇（常規設定為±2%）
響應時間
≤30ms
波形失真
不產生附加波形畸變（靜態）
效率
≥98%
三相不平衡度
三相電壓自動平衡
延時輸出
先穩壓再輸出（保護設備不受沖擊）
保護
過壓
輸出相電壓超過10%（245V），切斷輸出或不間斷轉向旁路
欠壓
輸出相電壓低于10%（195V），切斷輸出或不間斷轉向旁路
缺相
具備（自動切斷）
過載
電子檢測，過載3分鐘內切斷輸出
過流
電子檢測和斷路器雙重保護
短路
電子檢測和斷路器雙重保護
旁路
人工或不間斷自動旁路
指示
電壓
A、B、C三相分別具有真有效值數字
電流
A、B、C三相分別具有真有效值數字
工作狀態
穩壓狀態/市電狀態
異常
過壓、欠壓、過載、保險絲斷
工作方式
具有穩壓和市電兩種工作方式
過載能力
5倍額定電流1秒鐘
維護方式
免維護
■型號規格及安裝尺寸
型號
額定容量(KVA)
輸入電壓范圍 (V)
輸出電壓（V）
額定輸出電流 (A)
機柜外形尺寸 (mm) 寬X厚X高
重量 (kg)
ZBW-10
10
三相304V~456V
三 相
380V±7%
可設置15
500×500×1000
140
ZBW-20
20
30
500×500×1000
160
ZBW-30
30
46
600×600×1300
180
ZBW-50
50
76
600×600×1300
195
ZBW-75
75
114
660×660×1500
316
ZBW-100
100
152
660×660×1500
330
ZBW-150
150
228
700×700×1600
450
ZBW-225
225
342
900×800×1900
530
ZBW-320
320
486
1100×800×2200
630
ZBW-400
400
608
1100×800×2200
750
ZBW-500
500
760
1200×1000×2200
870
ZBW-600
600
912
1200×1000×2200
980
ZDBW-3
3
單相176V-264V
單相220V±7%可設置
14
250×500×500
20
ZDBW-5
5
23
250×500×500
30
ZDBW-10
10
45
350×600×600
52
ZDBW-20
20-
91
350×600×600
79
ZDBW-30
30
136
660×660×1400
110
ZDBW-50
50
227
660×660×1400
145
■使用注意事項
該系列穩壓器應在室內使用，正常使用條件為：
1,環境溫度：－15℃～＋45℃
2,海拔高度不超過1000m
3,相對濕度：≤90％
4,安裝場所應無嚴重影響穩壓器絕緣的氣體，蒸汽，化學沉積，灰塵，污垢及其他爆炸性和侵蝕性介質；安裝場所應無嚴重振動或顛簸凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。■備注
1,三相四線制相電壓220V±30%、線電壓380V±30%(訂貨時需說明); 2.ZBW系列產品全部采用三相分別調壓,具有三相電壓自動平衡功能;
常州創穩電氣專業生產電源單三相穩壓器，高精度全自動交流穩壓器、大功率補償式電力穩壓器、微電腦可控硅無觸點穩壓器、凈化交流穩壓電源、直流穩壓穩流電源等產品的生產與銷售，更多問題，歡迎聯系我們。
